斜齒條的銑銷加工方法步驟說明分別如下，供參考了解，不清楚的地方可向峰茂廠家免費咨詢。

1、斜齒條的尺寸計算：斜齒條的齒厚、齒頂高和全齒高的代號和計算公式,均與直齒條相同。

斜齒條的齒距,由于齒與端面偏斜一個螺旋角,故有法向齒距pn(或p)和端面齒距pt兩種,它們之間的關系為：

法向齒距Pn的計算與直齒條相同,即如下：

端面齒距的計算公式：

斜齒條的長度計算：

2、銑削斜齒條的方法：銑削斜齒條時,使銑岀的齒和齒槽與端面偏斜一個螺旋角的方法有兩種。

a、工件偏斜裝夾銑斜齒條：

對較短的斜齒條和直齒條,很多采用橫向移距的方法加工。

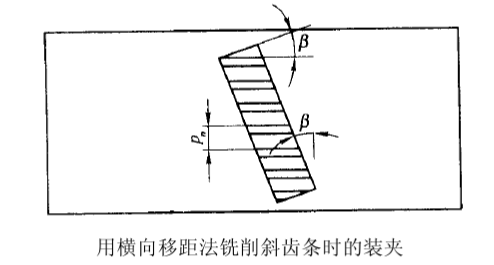

銑削斜齒條時應將工件偏斜裝夾來銑削,如圖所示。

右旋齒條應逆時針轉過口角;左旋齒條應順時針轉過夕角。

找正時,可把工件的側面調整到與橫向進給方向成β角。銑削時,移距尺寸為斜齒條的法向齒距pn,移距方法與加工直齒條相同。

特別注意的是,用橫向移距的方法加工斜齒條時不能用轉動工作臺來銑削,在這種情況下是銑不出斜齒的。

用縱向移距法加工時,對β角較小和長度不太長的斜齒條,也可將工件偏斜裝夾來銑削,如下圖a所示。銑削時,移距尺寸仍為法向齒距pn。對B角較大或長度較長的斜齒條,則會受工作臺面寬度和橫向行程范圍的限制。

b、轉動工作臺銑斜齒條：

裝夾時,使工件側面與縱向移距方向平行。加工左旋齒條時,工作臺應順時針轉過β角,如下圖b所示,使齒槽與橫向進給方向一致。

轉動工作臺銑斜齒條時,由于移距方向與齒條端面齒距方向一致,故移距尺寸應是斜齒條的端面齒距pt。

移距時,雖前面的幾種方法都可用,但像孔盤法、直線移距分度法和專用掛輪法的計算公式,其中的常數都要改變。尤其是專用掛輪法,手柄的轉數不大可能是四分之一轉的整數倍了。因此,移距要麻煩得多,故此法采用較少。

以上就是今天分享的斜齒條的銑銷加工方法步驟說明，包括但不僅限于，如有更多疑問或產品加工需求，都可向峰茂廠家免費咨詢。
