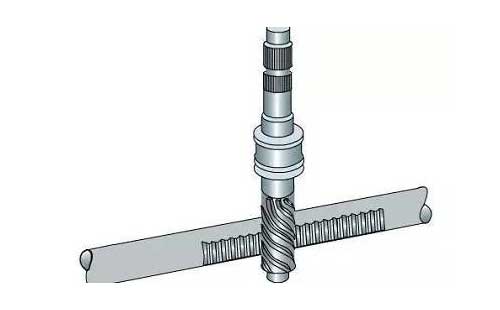

齒條式轉向器的安裝裝配說明，供參考了解，不清楚的地方可向峰茂技術尋求幫助。

1、在有關零件上涂上潤滑脂。

2、將齒條裝人齒條殼體中，應注意從小齒輪側將齒條裝入齒條殼體，裝配時，不要轉動齒條，不要損傷轉向齒條的齒面。裝好后，調整好齒條的槽口側，以使小齒輪能正確地處于其內側。

3、將小齒輪裝人齒條殼體，裝配時，要保證小齒輪尾端固定在下軸承內。

4、裝上并調整小齒輪軸承的調整螺釘以及鎖緊饅母。

5、安裝齒條導套、齒條導套彈簧和齒條導套彈簧矚。

6、調整總預緊力矩，使用專用工具計數小齒輪總的轉動圈數，然后將小齒輪退回一半圈數，用六角套筒擰緊齒條導套彈簧帽。擰緊力矩為24.5N.m，再將齒條導套彈簧帽倒退25。最后用扭力計測量從空擋位置開始一圈之內的總預緊力矩，應保持在l.7～6.9N.m的范圍內。

7、安裝齒條導套彈簧帽的鎖緊螺母，以及齒條尾端和帶齒墊圈。

8、安裝齒條保護罩，應在保護罩的唇部涂上潤滑脂，注意不要損傷和扭曲保護罩。

9、其過程為，擰緊鎖緊螺母，使轉向橫拉桿連接到齒條尾端并使配合記號對準;調整好轉向橫拉桿后，擰緊鎖緊螺母，其擰緊力矩為88N.m。

10、最后安裝防塵罩。應在防塵罩上涂以二硫化鋁鉀基潤滑脂。

以上齒條式轉向器的安裝裝配說明，僅供參考了解，如有更新恕不另行通知。
