齒輪齒條傳動為重要的機械傳動方式，具有承載力大，精度較高等優點，目前在各行各業都得到了廣泛的應用。齒輪作回轉運動，齒條作直線運動，齒條可以看作一個齒數無窮多的齒輪的一部分，這時齒輪的各圓均變為直線，作為齒廓曲線的漸開線也變為直線。

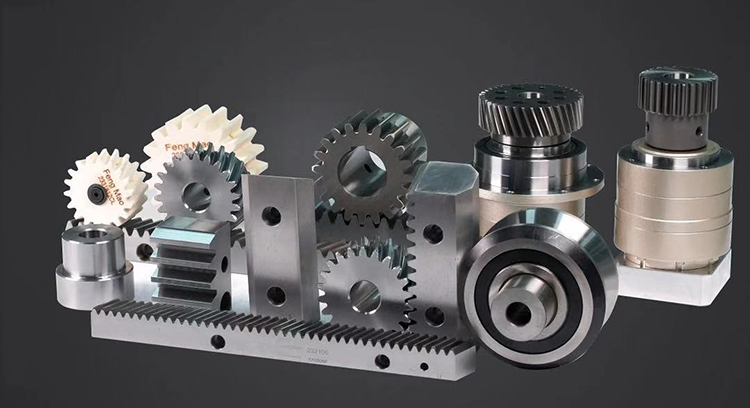

齒輪齒條機構是由齒輪和齒條構成的。齒輪種類繁多，具體可點擊文章“齒輪類型”查看相關說明；齒條分直齒齒條和斜齒齒條， 齒條的齒廓為直線而非漸開線，相當于分度圓半徑為無窮大圓柱齒輪。

齒輪齒條工作原理是將齒輪的回轉運動轉變為齒條的往復直線運動，或將齒條的往復直線運動轉變為齒輪的回轉運動。

齒輪齒條產品優缺點：

1、能保證恒定的傳動比，能傳遞任意夾角兩軸間的運動。

2、傳遞動力大、效齒輪傳動的特點。齒輪傳動用來傳遞任意兩軸間的運動和動力，其圓周速度可達到300m/s，傳遞功率可達105KW，齒輪直徑可從不到1mm到150m以上，是現代機械中應用最廣的一種機械傳動。

3、壽命長，工作平穩，可靠性高。

4、由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。

5、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。

6、與齒頂線平行的任一條直線上具有相同的齒距和模數。

7、通過拼接幾乎可以得到任意長度的行程。

8、對于長行程應用來說，相對于同步帶和滾珠絲杠，齒輪齒條是一種極為適合的選擇。

齒輪齒條產品應用：

1、在工廠自動化中具有廣泛的應用，比如自動上下料的桁架機器人，堆垛機械手，物料搬運裝置等。

2、適用于工廠自動化快速移栽機械、工業機器人手臂抓取機構。

3、適用于重負荷、高精度、高剛性、高速度和長行程的CN機床、加工中心、切割機械、焊接機械等。

4、適用于快速、精準的定位機構。

5、齒輪齒條移動速度快、可自由拼接長度、與機床熱膨脹效應同步等特性完全可取代滾珠絲桿在精密自動化設備與CNC數控機床等領域的應用。

齒輪齒條注意事項：

于開始傳動、并有沖擊載荷的齒輪齒條傳動，要注意的方面有如下幾個方面：

1、在結構允許的前提下，模數m應該稍微選得大一點，對于有沖擊載荷的開始傳動尤為重要。

2、結構要有足夠的耐沖擊能力、以及足夠的保證齒輪齒條運行的剛度。

3、設計轉速不易太高。

4、最好是設計成變位齒輪，而且是負變位齒輪，負變位將會有助于提高齒根的抗彎強度、有助于提高齒輪的耐沖擊的能力。

5、齒面的淬火深度不易太深，一般為1/5m~1/10m（m：模數），要保持心部材料有足夠的韌性，從而來緩沖外部的沖擊載荷。

6、齒面的熱處理硬度不易太硬，HRC30~HRC35即可，齒面太硬會在沖擊載荷下發生輪齒崩裂。

以上關于齒輪齒條的相關說明，包括但不僅限于，如有不足歡迎補充。峰茂-是一家擁有40年齒輪齒條非標定制經驗的品牌廠家，產品型號規格齊全，歡迎選型報價！
